Instalațiile fotovoltaice cu o capacitate de 10 kW au devenit extrem de populare printre proprietarii de case unifamiliale și întreprinderile mici. Acest tip de energie permite acoperirea aproape integrală a nevoilor energetice ale unei gospodării medii și, în multe cazuri, permite și vânzarea surplusului de energie către rețea. Acest lucru face ca investiția în energia fotovoltaică să fie nu numai o alegere ecologică, ci și o modalitate viabilă de a reduce facturile și de a deveni independent de creșterea prețurilor la energie.

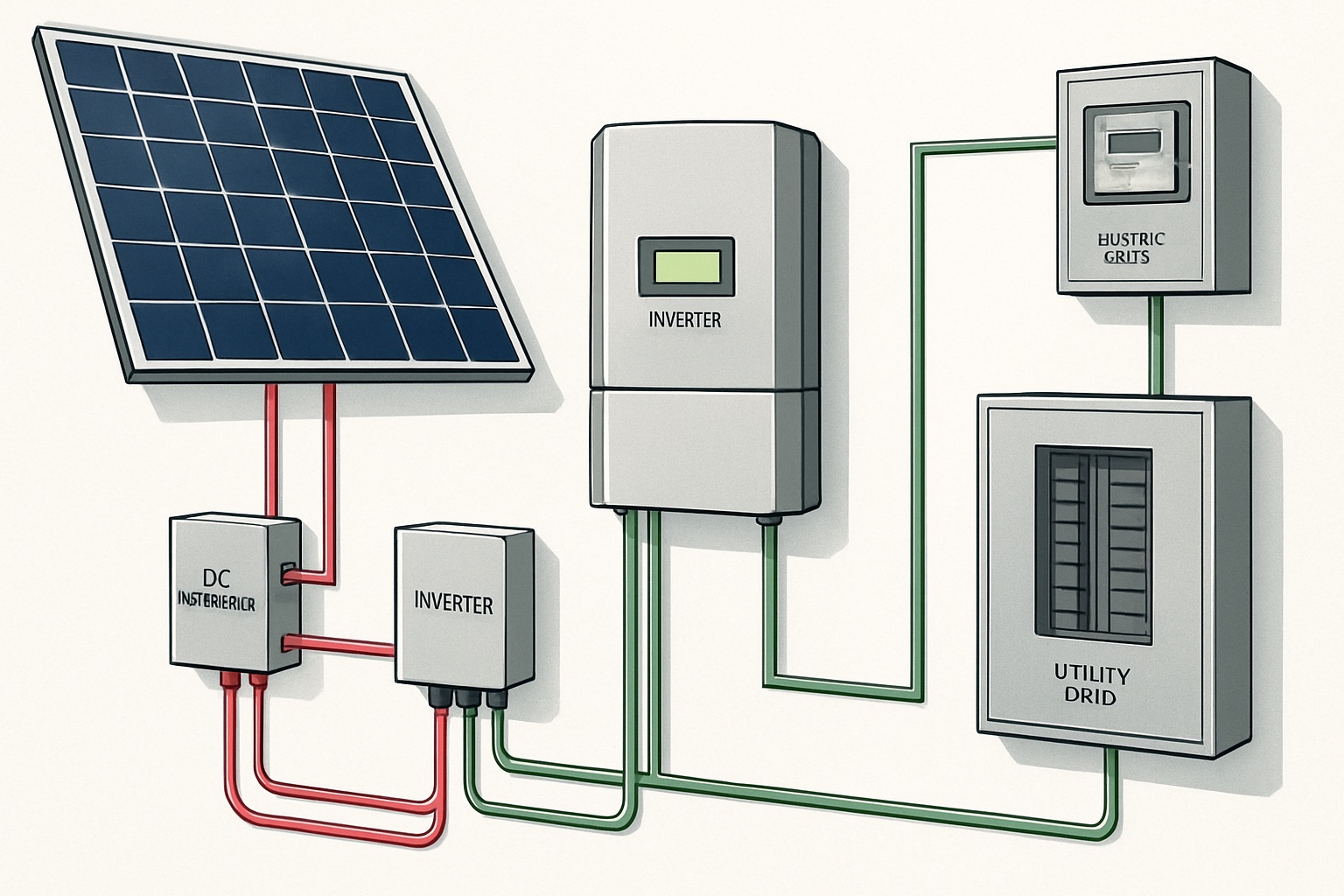

Diagrama schematică a unei instalații fotovoltaice de 10 kW joacă un rol esențial în procesul de proiectare și instalare a sistemului. Înțelegerea modului în care diferitele componente funcționează împreună vă permite să adoptați o abordare informată a întregii investiții. În acest articol, veți găsi o discuție aprofundată a componentelor instalației, a fluxului de energie, a factorilor care afectează performanța și a documentelor care trebuie completate înainte ca sistemul să poată fi pus în funcțiune.
Principalele componente ale unei instalații fotovoltaice de 10 kW
Fiecare instalație fotovoltaică constă din mai multe componente de bază care, împreună, formează un sistem coerent. Cea mai importantă parte este, bineînțeles, panourile fotovoltaice, dintre care 25 până la 30 sunt de obicei necesare pentru o instalație de 10 kW. Alegerea numărului și a puterii specifice a panourilor depinde de suprafața disponibilă a acoperișului sau a solului, precum și de preferința investitorului pentru tehnologie – modulele monocristaline oferă o eficiență mai mare decât cele policristaline.
A doua componentă cheie a instalației este invertorul, cunoscut și sub denumirea de invertor. Acest dispozitiv este responsabil de conversia curentului continuu generat de panouri în curent alternativ, care este utilizat pentru alimentarea aparatelor din gospodărie. Pentru instalațiile de 10 kW, se folosesc invertoare monofazate sau trifazate, alegerea depinzând de tipul de conexiune electrică din clădire. Este foarte important ca puterea invertorului să fie adaptată corespunzător la puterea panourilor – acest lucru asigură funcționarea stabilă și eficientă a sistemului.
Nu trebuie uitate protecțiile electrice care protejează instalația împotriva defecțiunilor și supratensiunilor. Sistemul include atât protecție pe partea de curent continuu, cât și pe partea de curent alternativ. În plus, instalația este echipată cu dispozitive de protecție la supratensiune și întrerupătoare de circuit pentru a o deconecta atunci când este necesar. Întregul sistem este completat cu un contor de energie, care înregistrează cantitatea de energie electrică consumată și returnată în rețea, astfel încât operatorul să poată fi contabilizat.
Diagrama fluxului de energie
Diagrama unei instalații fotovoltaice de 10 kW arată un traseu energetic simplu, dar vital. Procesul începe atunci când razele soarelui cad pe panourile fotovoltaice. Acestea produc curent continuu, care este transferat prin cabluri la invertor. Aici are loc cea mai importantă transformare – curentul continuu este transformat în curent alternativ, în conformitate cu parametrii rețelei electrice.
De la invertor, energia ajunge la comutatorul electric al clădirii. În această etapă, protecțiile CA sunt puse în aplicare pentru a asigura siguranța instalației și a utilizatorilor. În cazul în care casa consumă mai puțină energie electrică decât produc panourile, energia în exces continuă să curgă către contorul bidirecțional și apoi ajunge la rețeaua electrică. În situația inversă, în care cererea casei este mai mare decât producția panourilor, energia lipsă este completată de rețeaua electrică.
Cu acest sistem, devine posibilă utilizarea integrală a energiei produse. Proprietarul casei utilizează energia electrică direct de la panouri și returnează surplusul în rețea, unde poate fi parțial recuperat în viitor. Acest model de funcționare face din instalația de 10 kW o soluție extrem de eficientă și rentabilă.
Performanță și factori de influență
Eficiența unei instalații fotovoltaice depinde de mai mulți factori. Un rol esențial îl joacă orientarea panourilor față de laturile lumii și unghiul lor de înclinare. În condițiile din Polonia, cele mai bune rezultate sunt obținute prin orientarea modulelor spre sud și prin așezarea lor la un unghi de aproximativ 30-35 de grade. Acest lucru asigură faptul că panourile primesc cantitatea optimă de radiații solare pe tot parcursul anului.
Un aspect foarte important este evitarea umbririi. Chiar și un obstacol mic, cum ar fi un copac sau un coș de fum, poate reduce semnificativ eficiența întregului șir de panouri. În astfel de cazuri, merită să folosiți optimizatoare de putere pentru a minimiza pierderile și a îmbunătăți eficiența. Rezultatul final al instalației depinde, de asemenea, de condițiile climatice – în Polonia, producția medie anuală de la 1 kW de putere este între 950 și 1 100 kWh, ceea ce înseamnă că un sistem de 10 kW este capabil să producă peste 10 000 kWh pe an.
Eficiența este, de asemenea, afectată de tipul de panouri și de calitatea acestora. Modulele monocristaline oferă o eficiență mai bună în condiții de iluminare mai slabe, în timp ce cele policristaline au un preț mai scăzut. Prin urmare, alegerea tehnologiei trebuie să țină seama atât de bugetul investitorului, cât și de locul de instalare disponibil.
Cerințe de instalare și formale
Procesul de instalare a unui sistem fotovoltaic de 10 kW necesită o planificare atentă. La început, este necesar să se elaboreze un proiect care să ia în considerare poziționarea panourilor, alegerea invertorului și orice caracteristici de siguranță. Un proiect elaborat de un specialist garantează că instalația va funcționa eficient și în siguranță.
Panourile sunt montate pe acoperiș sau pe structura de la sol, în funcție de condițiile clădirii în cauză. În cazul montării pe acoperiș, trebuie verificată capacitatea portantă a structurii, astfel încât panourile să nu o supraîncarce. Conexiunea electrică este realizată de o persoană certificată, care este o cerință legală. Un alt pas important este raportarea instalației către operatorul rețelei electrice. Numai după aprobarea notificării și a acceptării tehnice este posibilă punerea în funcțiune a sistemului.
Îndeplinirea cerințelor formale nu asigură doar securitatea, ci și posibilitatea de facturare a consumatorilor. Cu un contor bidirecțional, proprietarul instalației știe exact câtă energie a consumat și câtă a returnat în rețea, ceea ce se traduce în economii reale.
Cele mai frecvente erori în instalațiile de 10 kW
Deși instalațiile fotovoltaice devin din ce în ce mai populare, există încă greșeli care pot reduce eficiența sau siguranța acestora. Una dintre cele mai frecvente probleme este alegerea greșită a invertorului pentru puterea panourilor. Un invertor prea slab nu va utiliza întregul potențial al modulelor, în timp ce unul prea puternic poate duce la defecțiuni și costuri suplimentare.
De asemenea, este o greșeală frecventă instalarea panourilor în zone în care există umbrire periodică. O analiză corectă a amplasamentului înainte de începerea investiției evită astfel de probleme. O altă neglijență este uneori lipsa unei protecții adecvate în circuitele de curent continuu și alternativ. Ca urmare, instalația devine susceptibilă la deteriorări cauzate de supratensiuni sau suprasarcini.
De asemenea, unii investitori uită de aspectele formale și nu notifică instalația operatorului de rețea. O astfel de acțiune poate duce la imposibilitatea de a utiliza instalația în mod legal și la probleme în facturare. Acesta este motivul pentru care este atât de important ca orice instalație de 10 kW să fie realizată în conformitate cu legislația în vigoare.
Întrebări frecvente – Diagrama unei instalații fotovoltaice de 10 kW
De obicei, se utilizează între 25 și 30 de panouri, în funcție de puterea lor unitară. Numărul de module poate varia în funcție de producător și de spațiul de instalare disponibil.
Da, este posibil, dar necesită o analiză aprofundată a sistemului existent. De asemenea, este necesar să se regleze protecțiile și să se notifice instalația operatorului.
Fiecare instalație ar trebui să fie echipată cu protecții de curent continuu și de curent alternativ, protecții la supratensiune și întrerupătoare. Acestea sunt componente esențiale pentru a asigura funcționarea în siguranță a sistemului.
Da, o instalație de această capacitate este ideală pentru gospodării. Nu numai că vă permite să vă satisfaceți nevoile energetice, dar și să generați economii și să beneficiați de facturare prosumer.
