Az alaplapi architektúra evolúciója, technológiai sztenderdjei és rendszerintegrációs kézikönyve

A modern számítástechnika történetében az alaplap (motherboard) szerepe gyakran háttérbe szorul a központi feldolgozó egység (CPU) vagy a grafikus vezérlő (GPU) nyers számítási teljesítménye mögött. Ennek ellenére az alaplap képezi a teljes hardveres ökoszisztéma gerincét és komplex idegrendszerét, amely nem csupán fizikai platformot biztosít az alkatrészek számára, hanem meghatározza az adatáramlás sebességét, a feszültségszabályzás hatékonyságát, a rendszer bővíthetőségét és a hosszú távú stabilitást is.

A tökéletes alaplap nyomában. Egyetlen rendszerelem sem működhet elszigetelten; a processzor és a memória közötti nagy sebességű kommunikáció, az NVMe SSD-k adatátviteli sávszélessége és a PCIe sávok felosztása mind az alaplapi NYÁK-tervezés (nyomtatott áramkör) és a lapkakészlet (chipset) képességeitől függ. Az alaplapi architektúra megértése elengedhetetlen a rendszermérnökök és a professzionális PC-építők számára, mivel ez határozza meg a számítógép jövőállóságát és a szűk keresztmetszetek kialakulásának elkerülését.

Az alaplapi feszültségszabályzó áramkör (VRM) anatómiája

Az alaplapok egyik legkritikusabb, mérnöki szempontból legösszetettebb része a feszültségszabályzó modul, azaz a VRM (Voltage Regulator Module). A VRM elsődleges feladata, hogy a tápegység által biztosított +12 V-os egyenáramot letranszformálja a processzor számára szükséges, rendkívül alacsony és precízen szabályozott feszültségre, amely jellemzően 0,8 V és 1,5 V között mozog. A modern többmagos processzorok tranziens áramfelvétele mikroszekundumok alatt drasztikusan megváltozhat, különösen magas terhelés vagy túlhajtás (overclocking) esetén.

A VRM hatékonyságát a fázisok száma és azok összetétele határozza meg. Az olyan csúcskategóriás alaplapok, mint például az ASUS vagy az MSI zászlóshajói, akár 24+2+1 fázisú tápellátással is rendelkezhetnek. Ebben a struktúrában a fő fázisok a processzormagok (Vcore) ellátásáért felelnek, míg a kiegészítő fázisok az integrált grafikus magot (iGPU) és a rendszerügynököt (System Agent/SOC) táplálják. A modern VRM-ekben az integrált feszültségszabályzó áramkörök, az úgynevezett Smart Power Stage (SPS) vagy DrMOS (Driver MOSFET) chipek kaptak helyet, amelyek egyetlen tokban egyesítik a high-side és low-side MOSFET-eket, valamint a vezérlő drivert. Ezek a komponensek akár 80 A, 90 A vagy 110 A áramerősség kezelésére is képesek fázisonként, minimalizálva a kapcsolási veszteséget és a hőtermelést.


A VRM fizikai stabilitásához elengedhetetlenek a porvasmagos tekercsek (chokes) és a tartós, például japán gyártmányú, 10 000 üzemórára hitelesített fekete fémkondenzátorok (Black Metallic 10K). A magas fázisszám előnye, hogy a terhelés eloszlik az egyes fázisok között, így a komponensek alacsonyabb hőmérsékleten üzemelnek, ami növeli a hardver élettartamát. Ezt a stabilitást támogatják a többrétegű, szerver-szintű nyomtatott áramkörök (akár 8-10 rétegű PCB dizájn) és a megnövelt réztartalom (2oz copper), amelyek javítják a jelintegritást és segítik a hő elvezetését a NYÁK-lemezen keresztül.

Az Intel platform-ökoszisztéma: LGA1700 és LGA1851

Az Intel asztali platformja az elmúlt években jelentős átalakuláson ment keresztül. Az LGA1700-as foglalat hosszú életciklust tudhat maga mögött, kiszolgálva a 12., 13. és 14. generációs Core processzorokat, hibrid memóriatámogatást biztosítva mind a DDR4, mind a DDR5 szabványokhoz. Ezzel szemben az újabb generációt képviselő LGA1851-es foglalat az Arrow Lake-S (Core Ultra Series 2) architektúrára fókuszál, véglegesen elhagyva a DDR4 támogatást a magasabb memória-sávszélesség elérése érdekében.

Az Intel 800-as sorozatú lapkakészletei világos határokat húznak a különböző felhasználási szintek között, a rajongóknak szánt Z890-től a vállalati Q870-en és a munkaállomásokhoz tervezett W880-on át egészen a főáramú B860-ig és a belépőszintű H810-ig.

Funkcionális Jellemző Intel Z890 Lapkakészlet Intel B860 Lapkakészlet Intel H810 Lapkakészlet
Elsődleges Célcsoport

Tuningolók, játékosok, tartalomgyártók

Főáramú felhasználók, irodai munkák

Belépő szint, költséghatékony gépek

CPU Tuning (IA, BCLK)

Teljes mértékben támogatott

Nem támogatott

Nem támogatott

Memória Tuning (XMP)

Támogatott

Támogatott

Nem támogatott

DMI 4.0 Sávok száma

8 sáv

4 sáv

4 sáv

Chipset PCIe 4.0 Sávok

24 sáv

14 sáv

8 sáv

CPU-ból érkező PCIe sávok

PCIe 5.0 x16 (GPU) + 5.0 x4 (M.2) + 4.0 x4

PCIe 5.0 x16 (GPU) + 5.0 x4 (M.2)

PCIe 5.0 x16 (GPU)

Thunderbolt Integráció

Thunderbolt 4 (Natív) + Thunderbolt 5 (Külső chip)

Thunderbolt 4 (Natív)

Thunderbolt 4 (Natív, opcionális)



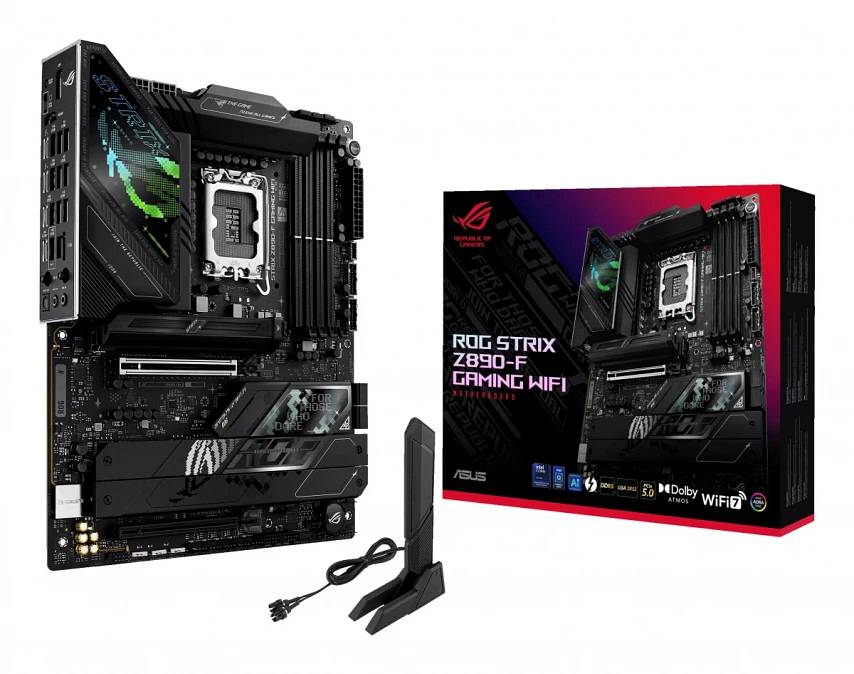

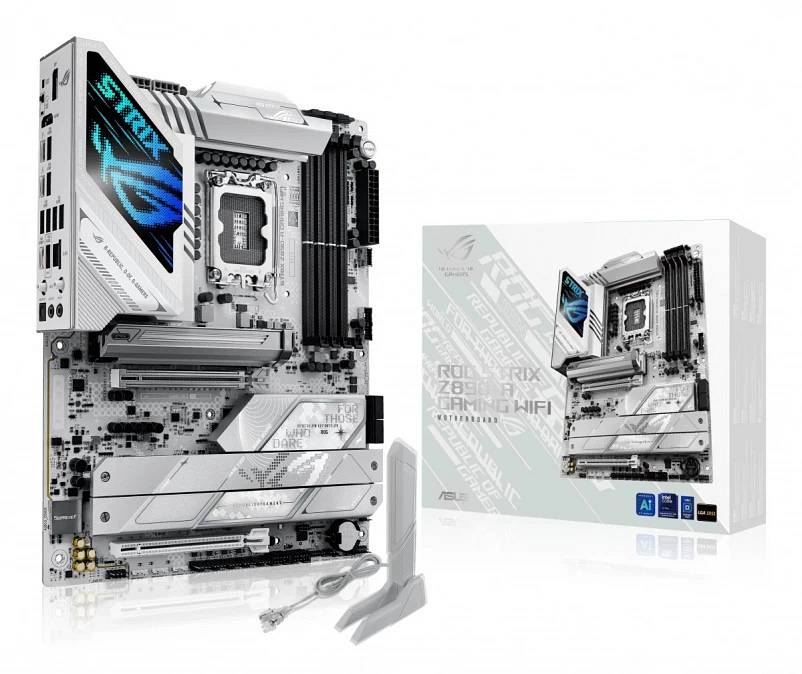

A Z890-es csúcskategória nem csupán a szorzózármentes („K” jelölésű) processzorok túlhajtását teszi lehetővé, hanem sávszélesség tekintetében is kimagasló. A lapkakészletet a CPU-val összekötő DMI (Direct Media Interface) vonal a Z890 esetében 8 darab PCIe 4.0 sávot használ, ami megduplázza a B860 és H810 modelleknél elérhető 4 sávos sávszélességet, így minimalizálva az adatátviteli szűk keresztmetszeteket több egyidejűleg futó I/O művelet esetén.

Bár a Core Ultra processzorok integráltan tartalmaznak két Thunderbolt 4 portot, a legújabb Thunderbolt 5 szabvány alkalmazásához kiegészítő asmedia chipekre és extra PCIe sávokra van szükség, amelyeket a gyártók a magasabb költségtűrés miatt szinte kizárólag a prémium kategóriás Z890-es alaplapokon valósítanak meg. Ezzel szemben a B860 jelenti az észszerű kompromisszumot a legtöbb felhasználó számára: bár nem engedélyezi a CPU magórajeleinek emelését, fenntartja a memória-túlhajtás lehetőségét és stabil fizikai alapot biztosít kiváló ár-érték arány mellett. A H810 tisztán a belépő szintet célozza meg, korlátozott I/O képességekkel és egyszerűbb áramköri kialakítással az irodai vagy alapvető otthoni konfigurációkhoz.

Az AMD platform-ökoszisztéma: Az AM4 legenda és az AM5 jövője

Az AMD platform-stratégiáját a hosszú távú foglalat-támogatás jellemzi. Az asztali számítástechnika egyik legmeghatározóbb mérföldköve az AM4-es foglalat volt, amely 2016-os bevezetése óta több mint nyolc éven át kapott új processzorokat, kiszolgálva a teljes Ryzen termékcsaládot az 1000-es szériától kezdve a rendkívül népszerű Ryzen 5000 és 5000XT sorozatig. Az AM4 és a hozzá kapcsolódó DDR4 memória-ökoszisztéma népszerűsége és létjogosultsága a mai napig töretlen. A memóriachipek globális áringadozása és az újabb platformok magas bekerülési költsége arra ösztönözte a gyártókat, hogy újra kiadjanak megbízható és kedvező árú AM4-es modelleket. Az olyan alaplapok, mint az ASRock B550M Pro-A vagy az ASUS TUF Gaming sorozat bizonyítják, hogy egy költséghatékony B550-es vagy A520-as alaplap párosítása egy Ryzen 5 5600X vagy Ryzen 7 5700X3D processzorral továbbra is kiváló és racionális alternatívát nyújt a modern játékokhoz és napi feladatokhoz.


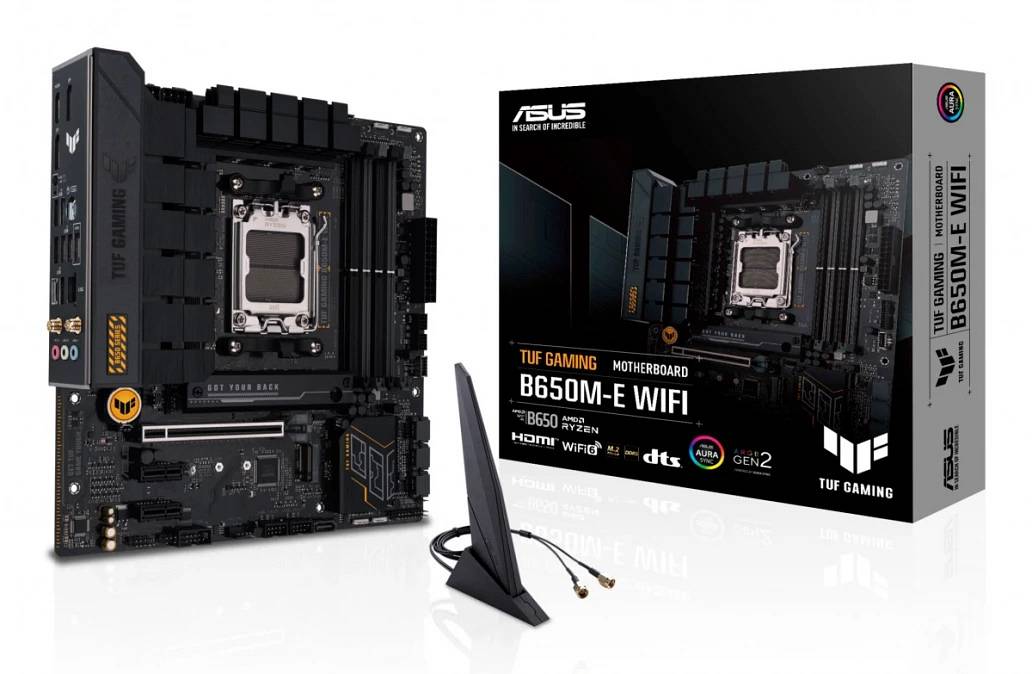

Az AMD újabb, AM5-ös foglalata az asztali konfigurációk jövőjét képviseli, és a gyártó hivatalos ígérete szerint legalább 2027-ig, de a Zen 6 és Zen 7 architektúrák érkezésével akár azon túl is támogatott marad. Az AM5-ös alaplapok az új generációs Ryzen 7000, 8000 és 9000-es processzorok kiszolgálására készültek, és kizárólag DDR5 memóriát kezelnek. Az AMD 800-as sorozatú lapkakészlet-családja az asztali chipek széles spektrumát fedi le.

Technikai Jellemző AMD X870E AMD X870 AMD B850 AMD B840
Szilícium Felépítés

Dual Promontory 21

Single Promontory 21

Single Promontory 21

Single Promontory 19 (B550)

Összes PCIe Sáv

44 sáv

36 sáv

36 sáv

34 sáv

Max. Használható PCIe 5.0

24 sáv

24 sáv

4 sáv

0 sáv

Grafikus Kártya Slot

PCIe 5.0 x16

PCIe 5.0 x16

PCIe 4.0 x16 (5.0 opcionális)

PCIe 4.0 x16

NVMe SSD Interfész

PCIe 5.0 x4

PCIe 5.0 x4

PCIe 5.0 x4 (Kötelező)

PCIe 4.0 x4

USB4 Támogatás

Kötelező (ASM4242 chip)

Kötelező (ASM4242 chip)

Opcionális

Opcionális

Tuning (CPU és RAM)

CPU és RAM (EXPO)

CPU és RAM (EXPO)

CPU és RAM (EXPO)

Csak RAM (EXPO)



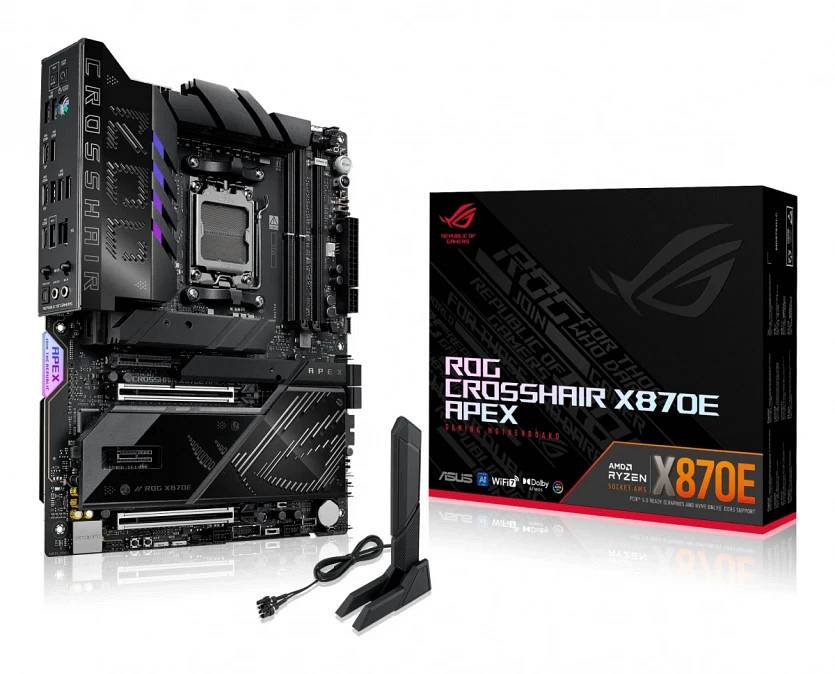

Az AMD lapkakészlet-architektúrájának alapja a moduláris tervezés. Az X870E csúcsmodell fizikailag két darab Promontory 21 lapkát tartalmaz daisy-chain elrendezésben összekapcsolva, ami bőséges sávszélességet biztosít nagyszámú SATA port, USB csatlakozó és kiegészítő PCIe sáv számára. Ezzel szemben az X870 és a B850 egyetlen Promontory 21 lapkát használ. Az X870E és X870 chipek esetében az AMD kötelezővé tette az USB4 támogatást (amelyet egy külön ASMedia ASM4242 vezérlő chip biztosít), valamint a grafikus kártya és az NVMe SSD számára is a PCIe 5.0 szabvány használatát.

A B850-es lapkakészlet az egyik legpraktikusabb választás, mivel megőrzi a CPU és memória túlhajtásának szabadságát. Bár a B850 esetében az alaplapi grafikus kártya slot alapértelmezetten PCIe 4.0-s, legalább egy darab PCIe 5.0 x4 sávszélességű M.2 SSD foglalat beépítése kötelező a gyártók számára. Érdekes technológiai visszalépés a B840-es lapkakészlet, amely valójában a régebbi AM4-es korszakból származó Promontory 19 (B550) lapkára épül. Ez korlátozza a lapkakészlet által biztosított sávokat a lassabb PCIe 3.0 sebességre, elhagyja a CPU-túlhajtás támogatását, és csak a memória EXPO-profilú hangolását teszi lehetővé, ami miatt funkcionalitásában leginkább egy A-sorozatú (pl. A620) belépőszintű modellnek felel meg.

Memóriatechnológia és topológia: Miért a 2. és 4. foglalat az optimális választás?

A rendszermemória (RAM) fizikai elhelyezése és az alaplapi sávok bekötése kritikus hatással van a jelintegritásra és a rendszer stabilitására, különösen a magas frekvenciájú DDR5 modulok korában, ahol az órajelek átléphetik a 8000 MT/s értéket is. A modern asztali alaplapok kétcsatornás (dual-channel) memóriaarchitektúrát alkalmaznak, ami azt jelenti, hogy a processzor integrált memóriavezérlője (IMC) két független, 64 bites (DDR5 esetén csatornánként két 32 bites alcsatornás) adatbuszon keresztül kommunikál a memóriamodulokkal, megduplázva az elméleti sávszélességet a single-channel üzemmódhoz képest. Ez a sávszélesség-növekedés közvetlen hatással van a processzor-limitált játékok teljesítményére, a minimum képkockasebességre (1% Low FPS) és az integrált grafikus chipek sávszélesség-igényére.

A négy memóriafoglalattal rendelkező alaplapoknál a sávok fizikai huzalozása (topológiája) alapvetően meghatározza, hogy két memóriamodul használata esetén mely foglalatokat kell kötelezően benépesíteni. A modern alaplapok szinte kizárólag a Daisy-Chain topológiát alkalmazzák az idősebb T-Topológiával szemben.

A Daisy-Chain elrendezésben az alaplapi memória-sávok a processzortól indulva először az első csatorna első foglalatához (A1/B1, jellemzően az 1. és 3. slot a CPU-tól számítva), majd onnan közvetlenül továbbhaladva a második foglalathoz (A2/B2, azaz a 2. és 4. slot) csatlakoznak. Ha a két memóriamodult az 1. és 3. (A1/B1) foglalatokba helyezik be, a nagy sebességű elektromos jelek a csatlakozási pont után továbbhaladnak az üresen maradt 2. és 4. foglalat felé vezető nyitott NYÁK-vezetékeken. Ez a lezáratlan vezetékszakasz antennaként viselkedik: az elektromágneses hullámok elérik a vezeték végét, majd onnan visszaverődnek (jelvisszaverődés – signal reflection), interferenciát és zajt okozva az aktív adatvonalakon. Ez a jelintegritási hiba drasztikusan csökkenti a memória stabilitását magas frekvenciákon, és gyakran megakadályozza a rendszer rendszerindítását (POST folyamat) vagy az XMP/EXPO profilok stabil futtatását.

Amennyiben a modulokat a 2. és 4. (A2/B2) foglalatokba helyezik – amelyek a fizikai áramkörök végpontjain találhatók –, a jelút közvetlenül a memóriamodulok belső terminációjánál (On-Die Termination – ODT) zárul le, megszüntetve a jelvisszaverődést és biztosítva a maximális stabilitást. Emiatt a gyártói kézikönyvek két modul használata esetén szigorúan az A2 és B2 csatornák használatát írják elő. Noha a négy modullal történő kiépítés elméletileg lehetséges, a négy fizikai DDR5 modul egyidejű használata rendkívül nagy terhelést ró a CPU integrált memóriavezérlőjére, így a biztonságos működés érdekében a rendszer sokszor kénytelen jelentősen alacsonyabb, alapvető JEDEC órajelekre visszaesni.

A PC-építés forradalma: Hátlapi csatlakozós (Back-Connect) alaplapok

A személyi számítógépek építésének egyik legjelentősebb esztétikai és strukturális innovációja a hátlapi csatlakozós, közismertebb nevén a „Back-Connect” alaplapok megjelenése. A hagyományos alaplapoknál a tápellátás vaskos kábelei (például a 24 tűs ATX tápkábel, a 8 tűs EPS CPU-tápkábelek), a ventilátorok csatlakozói, a SATA adatkábelek és az előlapi USB-kivezetések mind a NYÁK elülső oldalán találhatók, ami megnehezíti a tiszta légáramlást és elkerülhetetlenül kábeldzsungelt eredményez a ház belsejében.

A Back-Connect koncepció lényege, hogy ezeket a csatlakozókat és tűs tüskesorokat szinte kivétel nélkül az alaplap hátoldalára (a NYÁK hátlapjára) költöztették át. Ezáltal az elülső oldal teljesen letisztulttá válik, javul a komponensek hűtése, és a kábelkezelés folyamata leegyszerűsödik, mivel a csatlakozások közvetlenül a számítógépház hátoldali tálcájánál történnek meg. Az iparágban jelenleg három vezető gyártó alakította ki a saját, de elviekben megegyező szabványát:

  • ASUS BTF (Back-To-the-Future): Az ASUS ökoszisztémája túlmutat a tápcsatlakozók áthelyezésén. A BTF 2.0 (Advanced BTF) részét képezi a speciális GC-HPWR (Graphics Card High-Power) csatlakozó, amely egy alaplapi bővítőhelyen keresztül képes akár 600 W teljesítmény közvetlen átvitelére a kompatibilis videokártyáknak, teljesen feleslegessé téve a GPU elülső részébe csatlakozó, potenciálisan instabil 12V-2×6 vagy PCIe tápkábeleket.


  • MSI Project Zero: Az MSI megoldása a letisztult, panorámás gépbelsőre fókuszál, tökéletes szimbiózist alkotva a gyártó saját PZ házaival és a hátlapi csatlakozós grafikus kártyákkal.

  • Gigabyte Project Stealth: A Gigabyte megközelítése szintén a csatlakozók 180 fokos megfordításán alapul, minimalizálva a látható kábelek jelenlétét a fő kamrában.

Ez a technológiai váltás azonban szigorú kompatibilitási korlátokat szab a számítógépházak kiválasztásánál. A hagyományos házak belső szerelőlemeze zárt fémfelületet képez, így a Back-Connect alaplapok fizikai beszerelése ezekbe lehetetlen, mivel a hátoldali csatlakozók nekiütköznének a lemeznek. A rendszerépítőknek olyan dedikált házakat kell választaniuk, amelyek szerelőlemezén pontosan kimunkált kivágások találhatók a hátlapi csatlakozók fogadására. Az olyan házgyártók, mint a Corsair (pl. 6500D/X, 2500D/X, 3500X) és a Fractal Design (pl. North XL RC, Pop 2 Vision) már közvetlen validációval rendelkező modelleket biztosítanak ehhez az új hardvergenerációhoz.

Alaplapi Szabvány Fejlesztő Gyártó Kábelmentes GPU Tápellátás Kompatibilis Alaplapok (Példa) Validált Számítógépházak
ASUS BTF

ASUS

Igen (GC-HPWR slot, max. 600W)

ROG Maximus Z890 Hero BTF, TUF Gaming B850-BTF WiFi W

ROG GR701 BTF, Corsair 6500 Series BTF, Fractal North XL RC

MSI Project Zero

MSI

Nem (Klasszikus elvezetés a hátlapon át)

MAG X870E Tomahawk Max WiFi PZ, B850 Gaming Plus WiFi PZ

MSI MAG PANO 100/110/130 PZ, Corsair 3500X

Project Stealth

Gigabyte

Nem (Hátoldalról csatlakoztatott PCIe táp)

B850 AORUS Stealth ICE, X870 AORUS Stealth ICE

Corsair 3200D, Warthog



Gyakorlati rendszerintegráció: BIOS Flashback lépésről lépésre

A modern számítógépek építése során az egyik leggyakoribb inkompatibilitási probléma az, amikor egy újonnan megjelent processzor nem indul el egy korábbi gyártású alaplapban, mert annak gyári BIOS-a még nem támogatja az új CPU-mikrokódot. Korábban ehhez egy régebbi, már támogatott processzor beszerzésére volt szükség a frissítés elvégzéséhez. A mai modern alaplapok jelentős része azonban rendelkezik az úgynevezett BIOS Flashback funkcióval, amely lehetővé teszi a mikrokód frissítését processzor, rendszermemória és videokártya beszerelése nélkül is, pusztán a tápegység készenléti feszültségét használva.

A folyamat precíz, lépésről lépésre történő végrehajtása kritikus a hardver sérülésének elkerülése érdekében.

1. Az adathordozó előkészítése

A BIOS Flashback áramkörök rendkívül egyszerű logikai kontrollerekre épülnek, amelyek nem képesek összetett fájlrendszerek olvasására. Egy legfeljebb 32 GB kapacitású USB pendrive-ot kell alkalmazni. Az adathordozót Windows alatt a Lemezkezelő segítségével MBR (Master Boot Record) partíciós stílusúra kell formázni, a fájlrendszert pedig szigorúan FAT32-re kell állítani, az alapértelmezett foglalási egység mérete mellett. A GPT partíciókat vagy az exFAT/NTFS fájlrendszereket az alaplapi kontroller nem ismeri fel.

2. A mikrokód letöltése és kicsomagolása

A gyártó hivatalos támogatási oldaláról le kell tölteni a pontos alaplapi modellhez tartozó legfrissebb BIOS fájlt. Fontos ellenőrizni az alaplap pontos revízióját (pl. Rev 1.0 vagy Rev 1.1, amely az alaplap sarkára van nyomtatva), mivel a hibás verzió letöltése működésképtelenné teheti a lapot. A letöltött ZIP csomagot ki kell csomagolni.

3. A fájl átnevezése

Minden alaplapgyártó egyedi fájlnevet határoz meg, amelyet a Flashback áramkör keres a pendrive gyökérkönyvtárában. Ha a fájl neve nem egyezik meg az előírt sablonnal, a frissítés nem indul el.

Alaplap Gyártója Elvárt Fájlnév és Kiterjesztés Átnevezés Módszere
ASUS

Modell-specifikus .CAP fájl (pl. TG_B850ME.CAP)

A letöltött mappában lévő BIOSRenamer.exe futtatása automatikusan elvégzi.

MSI

MSI.ROM

[cite: 39]

Manuális átnevezés a kiterjesztés megváltoztatásával.

Gigabyte

gigabyte.bin

[cite: 39]

Manuális átnevezés a kiterjesztés megváltoztatásával.

ASRock

creative.rom (vagy CREATIVE.ROM)

Manuális átnevezés a kiterjesztés megváltoztatásával.



Az átnevezett fájlt közvetlenül az USB meghajtó gyökérkönyvtárába (tehát nem mappába helyezve) kell átmásolni.

4. Fizikai csatlakoztatás és indítás

Az alaplapot rá kell csatlakoztatni a tápegységre a 24 tűs ATX és a 8 tűs EPS kábeleken keresztül. A tápegység hálózati kapcsolóját be kell kapcsolni, de a számítógépet nem szabad bekapcsolni a gépház bekapcsológombjával. A pendrive-ot az alaplap hátlapi I/O paneljén kifejezetten erre a célra fenntartott, általában „BIOS”, „Flashback” jelöléssel vagy keretezéssel ellátott USB portba kell helyezni.

5. A frissítési folyamat lefolyása

A hátlapi panelen vagy közvetlenül a nyomtatott áramkörön elhelyezett „BIOS Flashback” gombot körülbelül három másodpercig nyomva kell tartani, amíg a kísérő LED villogni nem kezd. Ekkor a gomb elengedhető, a folyamat kezdetét vette. A frissítés általában 5 és 15 perc közötti időt vesz igénybe. A folyamat végét az jelzi, ha a LED villogása teljesen leáll és kialszik. Ha a LED folyamatosan világítani kezd (például zölden vagy pirosan), az hibát jelez; ez általában hibás fájlnevet, inkompatibilis pendrive-formázást vagy rossz USB port használatát jelenti. A sikeres frissítés után célszerű a tápegységet áramtalanítani két percre, mielőtt a fizikai komponensek (CPU, RAM, GPU) beszerelését és a normál rendszerindítást elvégeznék.


Gyakoribb integrációs hibák és elhárításuk

Az alaplap beszerelése és a PC összeszerelése során elkövetett apró figyelmetlenségek drága hardveres meghibásodásokhoz vagy nehezen diagnosztizálható instabilitásokhoz vezethetnek. A tapasztalt rendszermérnökök a következő kritikus pontok ellenőrzését javasolják:

A távtartó csavarok (standoffs) helytelen elhelyezése

A számítógépes házak belső tálcáján fém távtartókat alkalmaznak, amelyek elemelik az alaplap hátlapját a fémháztól, megakadályozva a NYÁK hátoldalán futó NYÁK-sávok és forrasztási pontok rövidzárlatát. Gyakori hiba, hogy a házban olyan helyeken is maradnak előre beszerelt fém távtartók, amelyek nem esnek egybe az alaplap rögzítőfurataival. Ezek a felesleges távtartók közvetlenül hozzáérnek az alaplap hátlapjához, zárlatot okozva a feszültségsíneken vagy az adatvonalakon, ami azonnali indítási hibát (no-POST) vagy akár az alaplap végzetes tönkremenetelét idézheti elő.

CPU foglalat érintkezőinek sérülése (LGA-tüskék)

Az Intel LGA és az AMD AM5-ös foglalatai rendkívül sérülékeny, mikroszkopikus méretű érintkezőtüskékkel rendelkeznek. A processzor behelyezése során elkövetett legkisebb pontatlanság, a CPU foglalatba történő ejtése vagy a nem megfelelő szögben történő beillesztés azonnal elhajlíthatja vagy letörheti ezeket a tüskéket. Egyetlen sérült tüske is okozhat memóriacsatorna-kiesést (például a rendszer nem ismeri fel a B csatornába helyezett RAM-okat), PCIe sávok elvesztését, vagy teljes működésképtelenséget. A processzort függőlegesen, finoman kell a foglalatba engedni, figyelve a fizikai igazítási hornyokra és az 1-es tüske háromszög-jelölésére.

Diagnosztikai LED-ek és hibakódok (POST folyamat)

Amikor a számítógép nem indul el, az alaplapi hibaelhárítás leggyorsabb eszközei az integrált diagnosztikai LED-ek (CPU, DRAM, VGA, BOOT) vagy a prémium modelleken található kétjegyű Q-Code (POST Code) 7-szegmenses kijelzők. A LED-ek jelzik, hogy a hardveres önellenőrzés (Power-On Self-Test) melyik fázisban akadt el. Ha például a DRAM LED világít, az a memóriamodulok inicializálási hibáját vagy rossz foglalatba helyezését jelzi, míg a CPU hiba az elégtelen EPS tápellátásra vagy fizikai foglalathibára utal.

Piaci dinamika és jövőkép (2025-2026)

Az asztali alaplapok piaca 2025-re és 2026-ra jelentős strukturális kihívásokkal néz szembe. A globális komponensdrágulás, a memóriachipek szűkössége és a DIY (Do-It-Yourself) PC-építési kedv mérséklődése miatt a legnagyobb gyártók, mint az ASUS, a Gigabyte és az MSI, jelentős forgalomcsökkenéssel számolnak. Az előrejelzések szerint a gyártók szállításaiban akár 25-30%-os visszaesés is mutatkozhat a korábbi évek csúcsidőszakaihoz képest, ami óvatosabb termékfejlesztést és fókuszáltabb piaci szegmentációt eredményez.

Ugyanakkor a technológiai váltás elkerülhetetlen. Az NVIDIA Blackwell alapú GeForce RTX 50-es videokártyáinak megjelenése felerősítette a keresletet a PCI Express 5.0 szabványt natívan támogató alaplapok iránt, mivel a felhasználók törekednek a sávszélesség maximalizálására. Ez a kettősség határozza meg a vásárlási stratégiákat is:

  • A prémium szegmens (Z890, X870E): Azoknak a szakembereknek és játékosoknak javasolt, akik a legújabb Arrow Lake vagy Ryzen 9000/10000-es processzorokkal dolgoznak, igénylik a natív USB4-et, a Thunderbolt 5-öt, és ki akarják használni a PCIe 5.0 SSD-k és GPU-k nyújtotta előnyöket.

  • A racionális középkategória (B860, B850): Kiváló egyensúlyt nyújt, megtartva a memória-túlhajtás szabadságát és a jövőálló M.2 PCIe 5.0 technológiát anélkül, hogy megkövetelné a prémium lapkakészletek magas felárát.

  • A költségérzékeny alternatíva (AM4 / DDR4): A gazdasági bizonytalanság és a memóriaárak elszállása miatt az AM4-es platform a DDR4 támogatással továbbra is a piac egyik legstabilabb és legnépszerűbb menedéke a belépőszintű vagy középkategóriás konfigurációt építők számára.

Az alaplapválasztás ennélfogva már nem csupán arról szól, hogy melyik modell rendelkezik a legtöbb kiegészítő dizájnelemmel. Sokkal inkább arról, hogy a választott platform szilícium-struktúrája, tápellátása és fizikai huzalozása miként képes kiszolgálni a modern hardverek által támasztott szigorú fizikai és elektromos követelményeket.
